Die Sensoren DHT11 und DHT22 bieten die Möglichkeit mit dem Arduino die Luftfeuchtigkeit und Temperatur

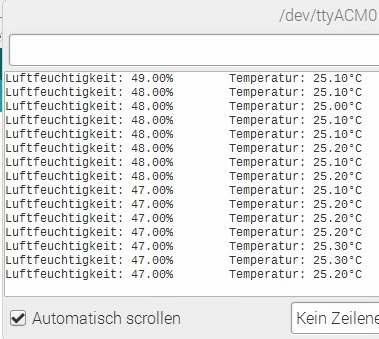

zu messen. Die Messwerte können dann über den seriellen Monitor oder einem LCD angezeigt werden.

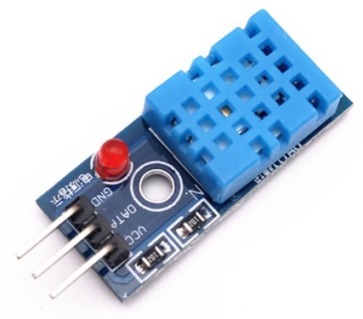

Der DHT11 Sensor misst im Luftfeuchtigkeitsbereich von ca. 20-80% (5% Genauigkeit) und im
Temperaturbereich von ca. 0-50°C (2°C Genauigkeit). Auch mit dem DHT22 kann die Luftfeuchtigkeit und Temperatur gemessen werden. Dieser Sensor ist etwas genauer und hat größere Messbereiche. Bei der Luftfeuchtigkeit misst der Sensor im Bereich von 0-100% (2-5% Genauigkeit) und bei der Temperatur im Bereich von -40 bis 125°C (0,5°C Genauigkeit). Dazu muss im Programm-Code folgendes geändert werden: #define DHTTYPE DHT11 -> #define DHTTYPE DHT22 |

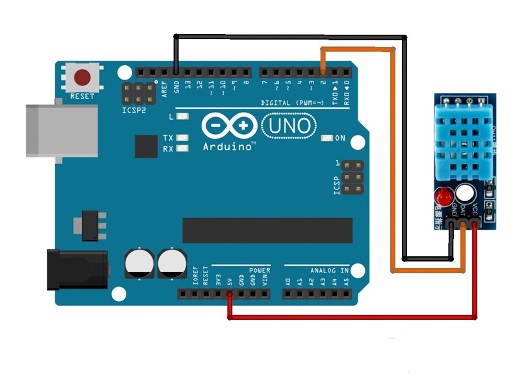

#include "DHT.h" //DHT Bibliothek laden #define DHTPIN 2 //Der Sensor wird an PIN 2 angeschlossen #define DHTTYPE DHT11 // Es handelt sich um den DHT11 Sensor DHT dht(DHTPIN, DHTTYPE); // Der Sensor wird ab jetzt mit „dth“ angesprochen void setup() { Serial.begin(9600); //Serielle Verbindung starten dht.begin(); //DHT11 Sensor starten } void loop() { delay(2000); //Zwei Sekunden Vorlaufzeit bis zur Messung (der Sensor ist etwas träge) float Luftfeuchtigkeit = dht.readHumidity(); //die Luftfeuchtigkeit auslesen und unter „Luftfeuchtigkeit“ speichern float Temperatur = dht.readTemperature(); //die Temperatur auslesen und unter „Temperatur“ speichern Serial.print("Luftfeuchtigkeit: "); //Im seriellen Monitor den Text und Serial.print(Luftfeuchtigkeit); //die dazugehörigen Werte anzeigen Serial.println(" %"); Serial.print("Temperatur: "); Serial.print(Temperatur); Serial.println(" Grad Celsius"); } |
|
Für die Programmierung benötigt man eine Arduino-Library. Diese kann von folgenden Seiten heruntergeladen werden: |
